Гарантия 3 года

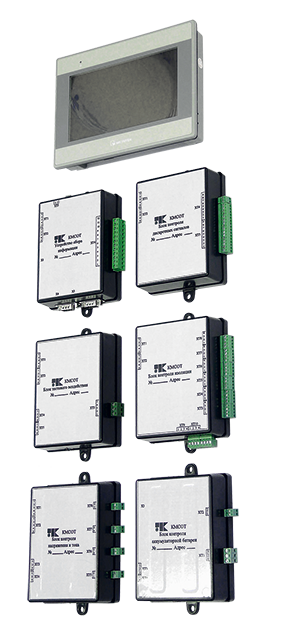

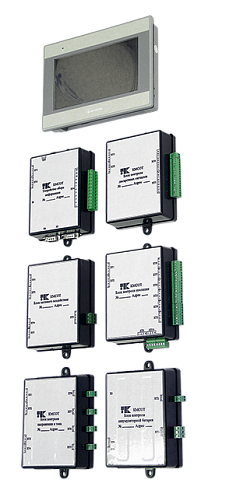

Комплекс мониторинга системы постоянного тока КМСОТ-М «Дубна» предназначен для мониторинга сопротивления изоляции, напряжения и пульсаций напряжения, тока и пульсаций тока, а также контроля состояния функциональных составляющих в системе оперативного постоянного тока и передачи полученной информации в АСУТП верхнего уровня.
Комплекс обеспечивает мониторинг основных первичных электрических и технологических параметров компонентов системы оперативного постоянного тока (СОПТ), вычисления вторичных параметров, характеризующих состояние СОПТ, а также заблаговременно информирует о предаварийных и аварийных состояниях системы.
Комплекс применяется в качестве устройства контроля изоляции (УКИ, СКИ) с расширенными возможностями.
Отличительные особенности Комплекса
а) гибкая конфигурация Комплекса для решения конкретных задач:
- мониторинг сопротивления изоляции сети;
- мониторинг сопротивления изоляции секций и присоединений;
- мониторинг состояния и положения коммутационных и защитных аппаратов;
- мониторинг постоянного напряжения и тока в требуемых цепях;
- мониторинг пульсаций постоянного напряжения и тока в требуемых цепях;
- мониторинг асимметрии напряжений групп элементов АБ при симметричном и несимметричном измерительном отводе от АБ;
- мониторинг температуры АБ;
б) высокая точность и отсутствие необходимости калибровки;
в) работа в сетях постоянного тока с ёмкостью относительно «земли» до 1500 мкФ;
г) до 82 присоединений с мониторингом сопротивления изоляции;
е) интеллектуальный адаптивный алгоритм измерительного воздействия при мониторинге сопротивления изоляции, снижающий вероятность ложного срабатывания реле и дискретных входов микропроцессорных защит;
ё) мониторинг полного сопротивления изоляции сети, сопротивления изоляции полюсов сети и полного сопротивления изоляции присоединений;
ж) корректные измерения при любом снижении сопротивления изоляции, включая симметричное снижение изоляции на положительном и отрицательном полюсе сети;
з) возможность удержания потенциалов полюсов сети при снижении сопротивления изоляции с помощью резисторов уравнительных, возможность совместной работы с «традиционной» схемой контроля изоляции или её эквивалентом (Т-образный мост).
Технические характеристики:
- Номинальное напряжение питания постоянного тока, В – 220;
- Допустимый диапазон напряжения питания постоянного тока, В - 90 – 310;
- Диапазон вычисления ёмкости сети относительно «земли», мкФ - 0 – 1500;
- Диапазон измерения полного сопротивления изоляции и сопротивления изоляции полюсов относительно «земли», кОм - 0 – 10000;
- Диапазон измерения сопротивления изоляции присоединений, кОм: 20 – 300;
- Дискретность уставки сигнализации снижения сопротивления изоляции «Предупреждение» и «Авария», кОм – 1;
- Количество присоединений с контролируемым сопротивлением изоляции, не более – 82;
- Диапазон измерения напряжения, В – 0-300;
Комплекс поддерживает протокол МЭК 61850.
