Гарантия 3 года

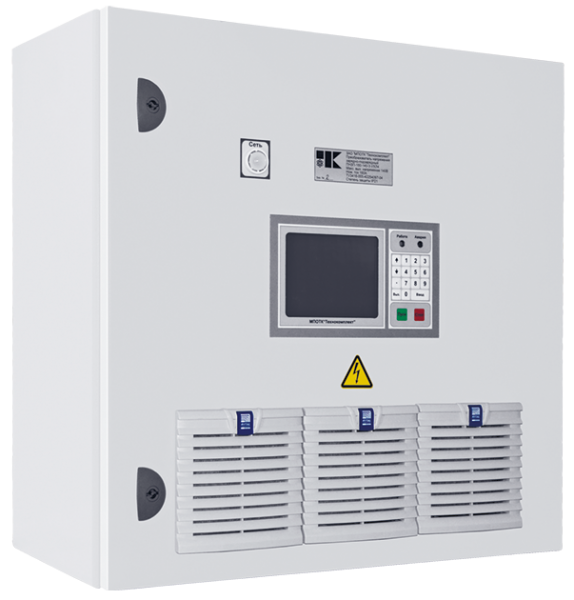

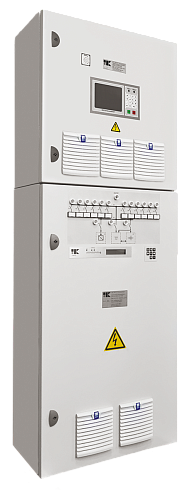

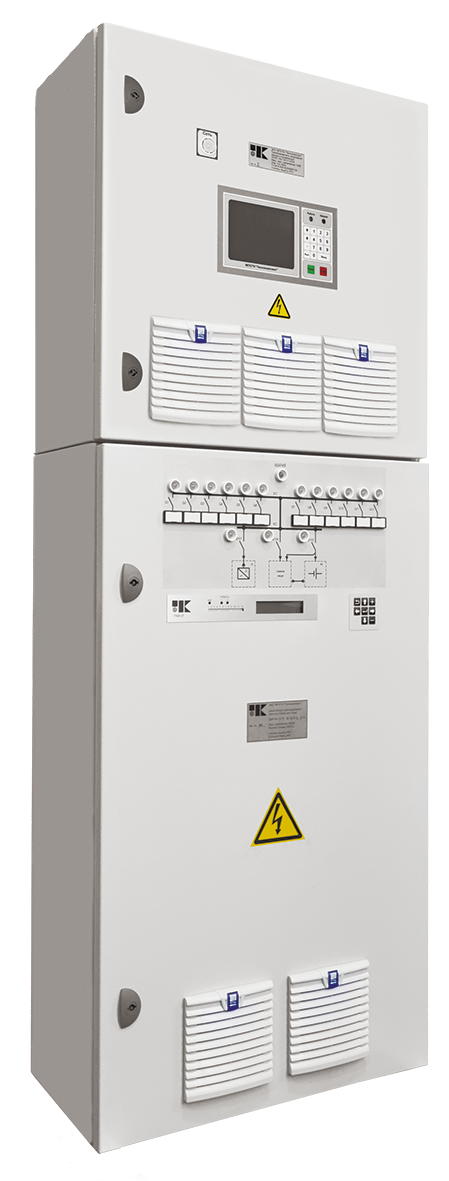

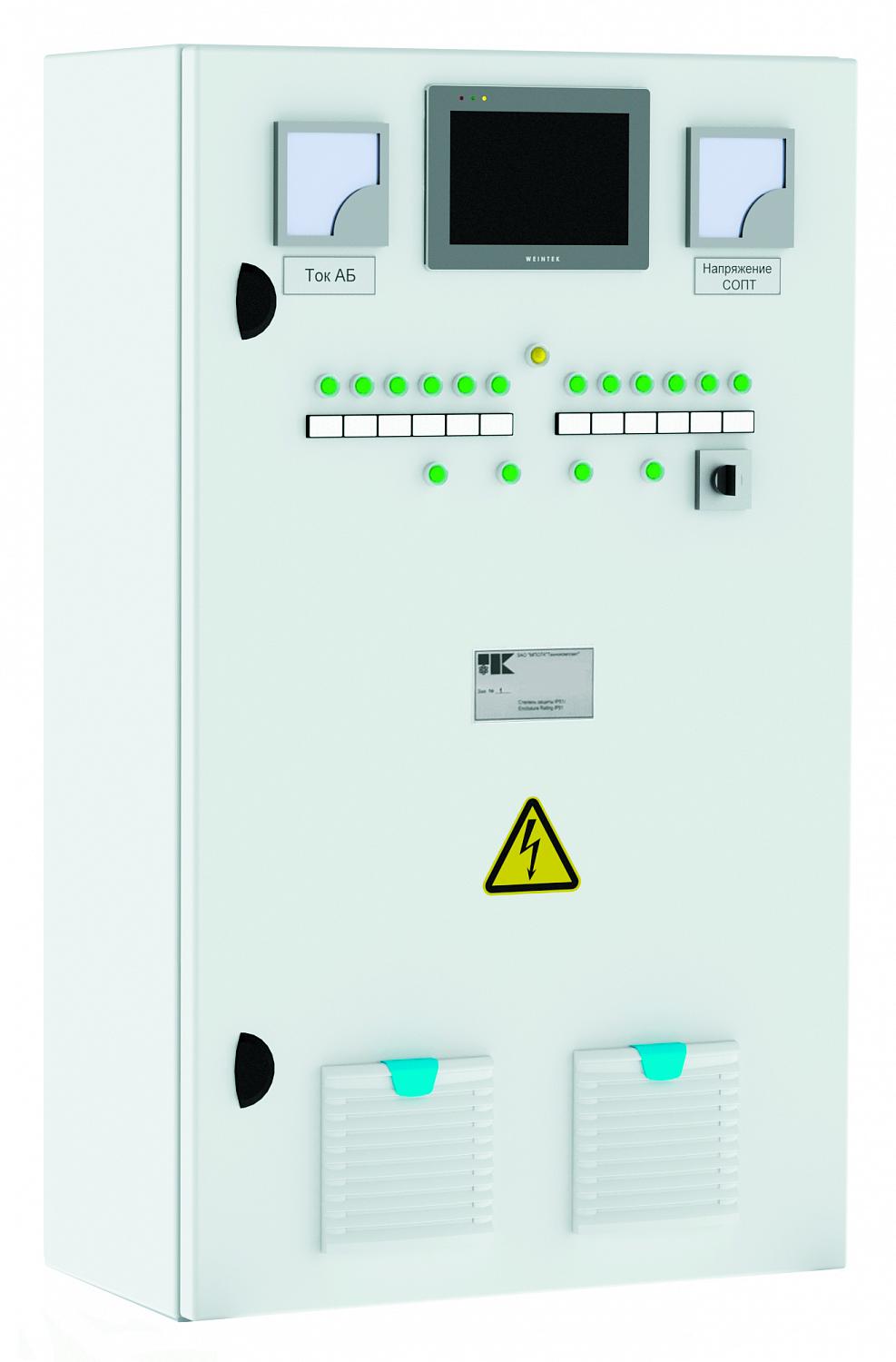

Преобразователи напряжения зарядно-подзарядные серии ПНЗП-М «Дубна» применяются в качестве зарядно-выпрямительного устройства (ЗВУ) в составе систем оперативного постоянного тока (СОПТ) на всех видах электростанций и подстанций, а также могут применяться в качестве источника стабилизированного постоянного тока для питания электроустановок на других объектах, имеющих повышенные требования к стабильности рабочего напряжения постоянного тока

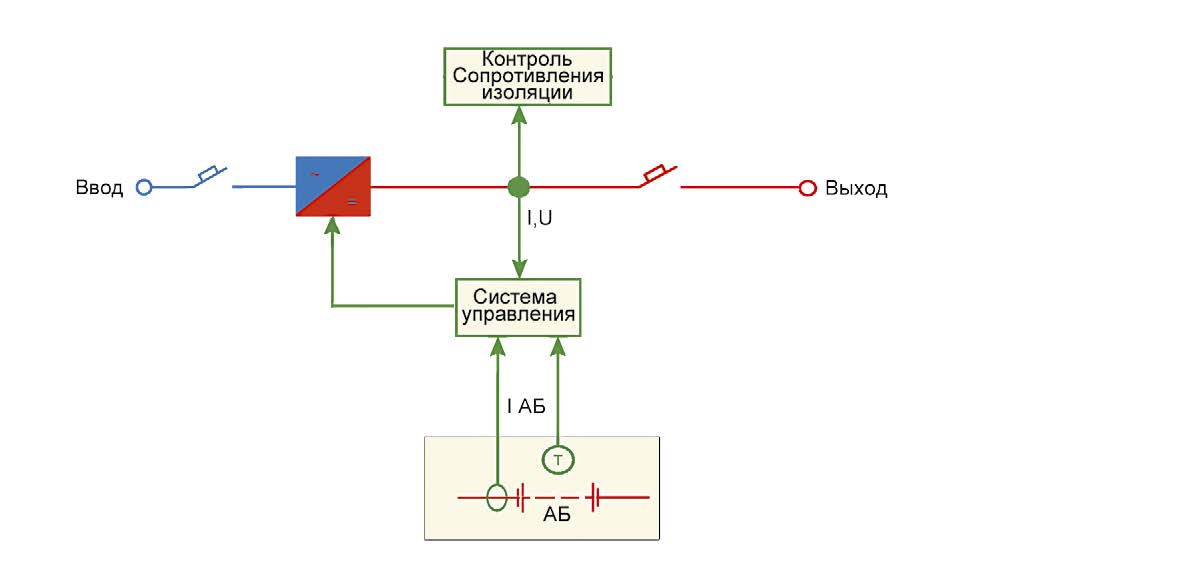

Выполняют следующие функции:
• преобразуют переменный ток в постоянный и обеспечивают потребителей стабилизированным постоянным током;
• обеспечивают заряд - подзаряд обслуживаемых и необслуживаемых батарей всех типов, независимо от технологии изготовления и работающих автономно или в буферном режиме с нагрузкой;
• контролируют состояние аккумуляторных батарей;
• обеспечивают контроль напряжения питающей сети и выходного напряжения;
• обеспечивают контроль сопротивления изоляции выходной цепи;
Преобразователи поддерживают протокол МЭК 61850.

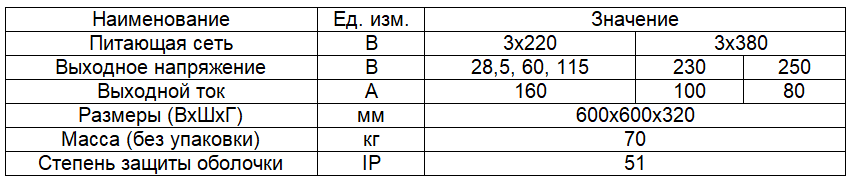

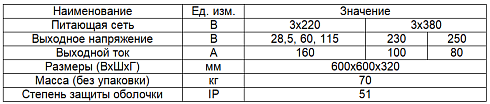

Технические характеристики:
1. Входные параметры
1.1. Тип входного соединения - 3L+PE
1.2. Частота питающей сети, Гц - 50
1.3. Допускаемые отклонения напряжения питающей сети, %, не более - от -15 до +10
1.4. Допускаемые отклонения частоты питающей сети, %, не более - ± 2
1.5. Коэффициент мощности, не менее - 0,95
1.6. Коэффициент полезного действия, %, не менее 95
2 Выходные параметры
2.1. Точность стабилизации напряжения на АБ в режиме поддерживающего заряда, %, не более - ±0,5
2.2 Коэффициент пульсации выходного напряжения в режимах заряда, подзаряда стабилизированным напряжением, %, не более,
для изделий с номинальным выходным напряжением, В:
(250, 230, 115) - 0,2
(60, 28,5) - 0,5
2.3 Диапазон регулирования выходного напряжения, В, для изделий с номинальным выходным напряжением, В: 250 (85-300); 230 (85-260); 115(85-140); 60(18-75); 28,5 (9-36)
2.4. Установившееся отклонение выходного напряжения от установленного значения в диапазоне от 0,9 до 1,15 номинального напряжения, %, не более - ±1
2.5 Шаг регулирования выходного напряжения, В, не более, для изделий с номинальным выходным напряжением, В: (250, 230, 115) 1; (60, 28,5) - 0,1;
2.6 Максимальный выходной ток, % от номинального, не менее - 105
2.7 Диапазон регулирования тока заряда АБ, А - от 1 до номинального
2.8 Шаг регулирования тока заряда АБ, А - 0,1
2.9 Точность стабилизации тока заряда АБ, %, не более - ±1
2.10 Эффективное значение переменной составляющей тока заряда (подзаряда) АБ на 100А·ч номинальной емкости АБ, А, не более – 5
3. Конструктивные параметры
3.1. Габаритные размеры ВхШхГ, мм – 600х600х320;
3.2. Масса, кг, не более – 60;
3.3. Степень защиты изделий по ГОСТ 14254-96 - IP 51
